SF6 LOAD BREAK SWITCH SERIES نسل نوین تجهیزات توزیع برق

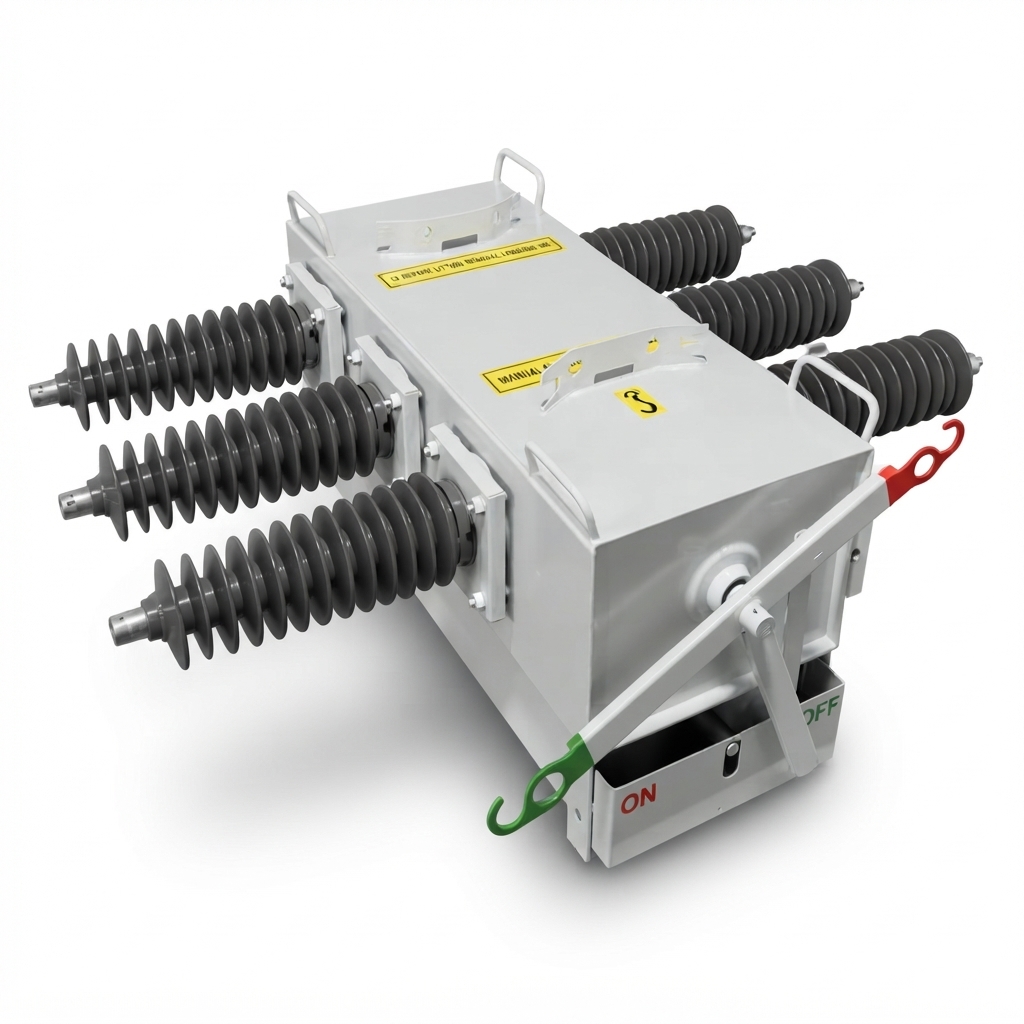

سکسیونر گازی هوایی SF6
کنترل هوشمند، مانیتورینگ آنلاین و قابلیت اطمینان بالا در خطوط هوایی
سکسیونر گازی هوایی SF6 یکی از تجهیزات پیشرفته و دانش‌بنیان شبکه‌های توزیع برق شرکت آرین کلید پارس تحت لیسانس شرکت EN Technology کره جنوبی است که جهت کنترل، جداسازی ایمن و هوشمندسازی خطوط هوایی در ولتاژهای ۱۲، ۲۴ و ۳۶ کیلوولت مورد استفاده قرار می‌گیرد.
✓ عایق و خاموش‌کننده قوس پایدار با گاز SF6 و بالاترین ضریب ایمنی
✓ بدنه تمام استنلس استیل ۳ میلی‌متری (SS304) مقاوم در سخت‌ترین شرایط اقلیمی
✓ مجهز به موتور 24V DC با قابلیت عملکرد دوگانه دستی (Manual) و موتوری (Motorized)
✓ سازگاری کامل با پروتکل‌های RTU / SCADA و رله‌های سکشنالایزر در شبکه Smart Grid
معرفی تخصصی و قابلیت‌ها
سکسیونر گازی هوایی (SF6 LBS)
سکسیونر گازی هوایی SF6 شرکت آرین کلید پارس تحت لیسانس شرکت معتبر EN Technology کره جنوبی طراحی و ساخته شده است. این کلید ترکیبی پایدار از ساختار مکانیکی بدون نشتی، ایزولاسیون کامل و قابلیت اتصال به سیستم‌های نوین اتوماسیون خطوط هوایی توزیع را به ارمغان می‌آورد.
قابلیت‌های کنترلی و مانیتورینگ
پایش هوشمند و مخابره پارامترهای الکتریکی شبکه جهت پیاده‌سازی اتوماسیون کامل شبکه‌های توزیع و قابلیت بازیابی خودکار فیدر.
۳ عدد ترانس جریان (CT) داخلی جهت سنجش دقیق خط
۶ عدد سنسور ولتاژ داخلی برای پایش لحظه‌ای دو طرف کلید
پشتیبانی از پروتکل‌های ارتباطی DNP3 ،IEC 60870-5-104 و Modbus
عملکرد هوشمند سکشنالایزر (Sectionalizing Function)
کلاس اتوماسیون: Smart Grid Ready
مقاومت مکانیکی و پایداری محیطی
طراحی اختصاصی برای مناطق با شرایط اقلیمی سخت، آلودگی نمکی شدید، رطوبت بالا و دامنه تغییرات دمایی وسیع.
بدنه تانک از جنس استنلس استیل ۳۰۴ به ضخامت ۳ میلی‌متر
استفاده از مقره‌های سیلیکونی با فاصله خزشی فوق‌العاده (Creepage)
مجهز به سیستم تخلیه فشار اضطراری (Bursting Disc) جهت امنیت پرسنل
درجه حفاظت و عایق‌بندی کامل محفظه تانک
درجه حفاظت: IP67 Enclosure
مکانیزم عملکرد و سوئیچینگ
مکانیزم فنری سریع و مستقل از اپراتور که اطمینان عملکرد قطع و وصل زیر جریان نامی و اتصال کوتاه را تضمین می‌کند.
موتور قدرتمند 24V DC با مصرف بهینه و زمان شارژ کوتاه
مکانیزم قطع و وصل فنری بسیار پرسرعت و ایمن
دسته دستی خارجی جهت قطع و وصل و قفل ایمن مکانیکی (Lockout)
دارای نمایشگر وضعیت کلید با دوام بالا قابل رویت از سطح زمین
عمر کاری مکانیکی: > 5,000 Operations
DATASHEET & SPECS
مشخصات فنی و استانداردها
مقادیر اسمی تایید شده بر پایه استانداردهای بین‌المللی IEC 62271-103 و IEC 62271-1
| No. | پارامتر فنی (Technical Parameter) | واحد (Unit) | ۲۴ کیلوولت (24kV) | ۳۶ کیلوولت (36kV) |
|---|---|---|---|---|
| 1 | Rated Voltage (ولتاژ نامی) | kV | 24 | 36 |
| 2 | Rated Current (جریان نامی) | A | 630 | 630 |
| 3 | Rated Frequency (فرکانس نامی) | Hz | 50 | 50 |
| 4 | Power Frequency Withstand Voltage (سطح عایقی فرکانس قدرت) | kV | 50 | 75 |
| 5 | Lightning Impulse Withstand Voltage (Peak) (سطح عایقی صاعقه) | kV | 125 | 185 |
| 6 | Rated Breaking Current (جریان قطع نامی) | A | 630 | 630 |
| 7 | Rated Thermal Stability Current RMS (جریان پایداری حرارتی نامی) | kA | 20 | 20 |
| 8 | Rated Thermal Stability Time (زمان پایداری حرارتی نامی) | s | 1 | 1 |
| 9 | Rated Short-Circuit Closing / Dynamic Stability Current (جریان وصل اتصال کوتاه) | kA | 50 | 50 |
| 10 | Mechanical Life (عمر مکانیکی) | Operations | > 5000 | > 5000 |
| 11 | Mechanical Class (کلاس مکانیکی) | - | M2 | M2 |
| 12 | Electrical Class (کلاس الکتریکی) | - | E3 | E3 |
| 13 | Installation Type (نوع نصب) | - | Outdoor Pole Mounted | Outdoor Pole Mounted |
| 14 | Arc Extinguishing Medium (محیط خاموش‌کننده قوس) | - | SF6 Gas (گاز SF6) | SF6 Gas (گاز SF6) |
