COMPACT INDUSTRIAL RTU اتوماسیون و مانیتورینگ شبکه‌های توزیع و صنایع

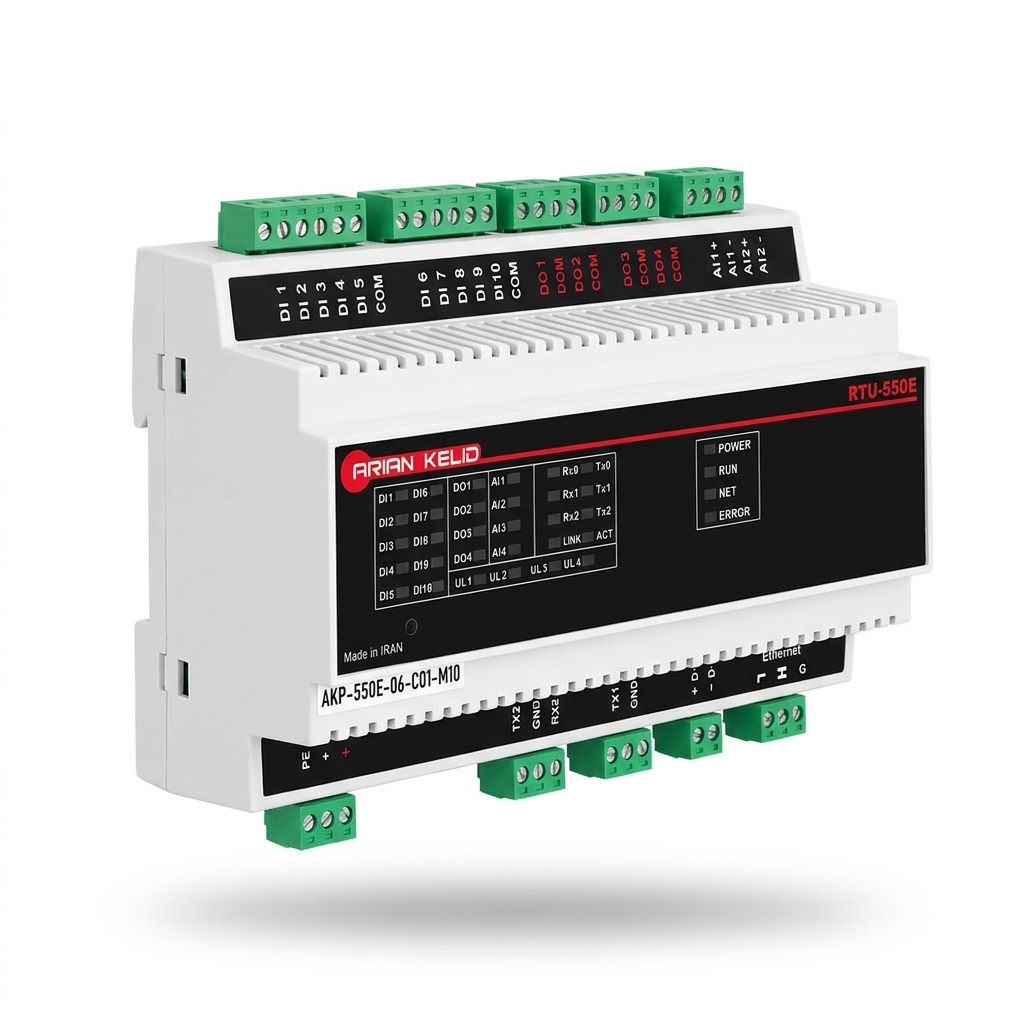

RTU کامپکت (RTU-550E)
کنترل، مانیتورینگ و جمع‌آوری داده‌ها از راه دور در پست‌های توزیع و تأسیسات صنعتی
RTU کامپکت مدل RTU-550E یکی از محصولات دانش‌بنیان شرکت آرین کلید پارس در حوزه اتوماسیون صنعتی و شبکه‌های توزیع برق می‌باشد که جهت مانیتورینگ، کنترل و مدیریت تجهیزات از راه دور طراحی و تولید شده است. این تجهیز با بهره‌گیری از تکنولوژی روز دنیا و پشتیبانی جامع از پروتکل‌های صنعتی، امکان ارتباط پایدار و ایمن با سیستم‌های SCADA، دیسپاچینگ و مراکز کنترل را فراهم می‌کند.
✓پردازنده قدرتمند ۳۲ بیتی ARM Cortex A8 با فرکانس 1GHz و حافظه داخلی 4GB EMMC
✓پشتیبانی جامع از پروتکل‌های صنعتی DNP3, IEC 60870-5-101/104, Modbus RTU/TCP, OPC UA و MQTT
✓مجهز به ۱۰ کانال ورودی دیجیتال (DI)، ۴ رله خروجی (DO) و ۲ کانال ورودی آنالوگ (AI)
✓طراحی فشرده با قابلیت نصب آسان روی ریل ۳۵ میلی‌متری DIN Rail و سازگاری با استاندارد افتا
معرفی تخصصی و قابلیت‌ها
معرفی تخصصی و قابلیت‌های RTU کامپکت (RTU-550E)
اتوماسیون هوشمند، پایش آنلاین تجهیزات و ارتباط پایدار با سیستم‌های اسکادا و دیسپاچینگ
اتوماسیون، اسکادا و پروتکل‌ها
پروتکل‌های استاندارد و جامع شبکه
انطباق کامل با پروتکل‌های دیسپاچینگ و انتقال بلادرنگ اطلاعات به سیستم‌های نظارتی.
پشتیبانی از DNP3 Master/Slave و IEC 60870-5-101/104
سازگاری با Siemens S7 Connect، کلاینت/سرور OPC UA و پروتکل اینترنت اشیاء MQTT
پورت‌های ارتباطی غنی شامل 2xRS232، 1xRS485 با Auto Flow Control، پورت شبکه Ethernet و CANBus
پروتکل‌های ارتباطی :IEC 101/104, DNP3, OPC UA, Modbus
سخت‌افزار و پلتفرم برنامه‌نویسی
سیستم‌عامل تعبیه‌شده Embedded Linux
قدرت پردازشی بالا و محیط استاندارد توسعه لاجیک برای کاربردهای پیچیده کنترلی.
پردازنده قدرتمند ARM Cortex A8 با حافظه رم 512MB DDR3 و ذخیره‌سازی 4GB EMMC
پشتیبانی از محیط استاندارد برنامه‌نویسی pbsSoftLogic IEC61131 بر پایه Function Block
امکان پیاده‌سازی منطق‌های سفارشی کنترلی با زبان‌های قدرتمند Lua، C++ و Python
پلتفرم نرم‌افزاری:
:Embedded Linux & IEC 61131
طراحی صنعتی و الزامات امنیتی
سازگار با شرایط محیطی سخت و پدافند غیرعامل
طراحی ضد تداخل با ایمنی سایبری بالا برای استقرار در تأسیسات زیرساختی حساس.
بدنه فشرده و سبک از جنس Industrial PC با قابلیت نصب آسان روی DIN Rail و دیوار
محدوده دمای کاری صنعتی از ۲۵- تا ۷۰+ درجه سانتی‌گراد و رطوبت تا ۹۵ درصد
Server
طراحی امن مطابق الزامات پدافند غیرعامل، تأییدیه رسمی افتا و استانداردهای IEC و IEEE
تأییدیه و امنیت:دارای تأییدیه افتا و پدافند
DATASHEET & SPECS
مشخصات فنی و استانداردهای RTU کامپکت RTU-550E
Technical Parameters & Specifications (IEC, IEEE & AFTA Standard Approved)
| ردیف | پارامتر فنی (Technical Parameter) | مشخصات و مقادیر (Specifications) |
|---|---|---|
| 1 | مدل تجهیز (Model) | RTU-550E |
| 2 | نوع دستگاه (Device Type) | Compact Remote Terminal Unit (RTU) |
| 3 | منبع تغذیه (Power Supply) | 9 ~ 36 VDC |
| 4 | توان مصرفی (Power Consumption) | 3 ~ 5 W |
| 5 | باتری پشتیبان ساعت RTC | 3V Coin Cell Type 2032 |
| 6 | ورودی‌های دیجیتال (Digital Inputs) | 10 کانال ایزوله (12 ~ 30VDC) |
| 7 | خروجی‌های دیجیتال رله‌ای (Digital Outputs) | 4 رله خروجی (2A / 250V) |
| 8 | ورودی‌های آنالوگ (Analog Inputs) | 2 کانال (0-10V / 0-20mA) |
| 9 | تفکیک‌پذیری آنالوگ (Analog Resolution) | 12-bit / 16-bit Optional |
| 10 | درگاه‌های ارتباطی (Communication Ports) | 2 × RS232 | 1 × RS485 | 1 × 10/100 Ethernet | 1 × CANBus |
| 11 | درگاه USB | پشتیبانی از درگاه USB جهت کانفیگ و سرویس |
| 12 | پروتکل‌های ارتباطی صنعتی | DNP3 Master/Slave, IEC 60870-5-101/104, Siemens S7, Modbus RTU/TCP, OPC UA, MQTT |
| 13 | سازگاری با سیستم‌های SCADA | بله (Supported) |
| 14 | معماری پردازنده مرکزی (CPU) | 32-bit ARM Cortex A8 @ 1GHz |
| 15 | حافظه فلش داخلی (Flash Memory) | 4GB EMMC |
| 16 | حافظه رم (RAM) | 512MB DDR3 |
| 17 | ارتقای حافظه ذخیره‌سازی | دارای اسلات Micro SD تا ظرفیت 32GB |
| 18 | ابزار برنامه‌نویسی اتوماسیون | pbsSoftLogic IEC61131 (Function Block) |
| 19 | زبان‌های برنامه‌نویسی سفارشی | Lua, C++, Python |
| 20 | سیستم‌عامل تعبیه‌شده (OS) | Embedded Linux |
| 21 | نشانگرهای وضعیت (LED Indicators) | Power, Run, Net, Error |
| 22 | نوع نصب و اتصال (Mounting Type) | ریل ۳۵ میلی‌متری DIN Rail / دیواری (Wall Mount) |
| 23 | جنس بدنه (Enclosure Material) | پلی‌کربنات صنعتی (Industrial PC) |
| 24 | دمای کاری مجاز (Operating Temperature) | -25°C to +70°C |
| 25 | دمای نگهداری (Storage Temperature) | -40°C to +85°C |
| 26 | رطوبت مجاز محیطی (Humidity) | 0 ~ 95% Non-Condensing |
| 27 | ابعاد فیزیکی (Dimensions W×H×D) | 178 × 116 × 57 mm |
صنایع هدف و راهکارها
کاربردهای RTU کامپکت در صنایع و پست‌های انتقال و توزیع
اتوماسیون پست‌های توزیع برق، شبکه‌های هوشمند Smart Grid و مانیتورینگ خطوط و تأسیسات فرآیندی
