نشانگر خطای اتصال کوتاه و خطای خط زمین
TYPE SM-1510
اطلاعات کلی :

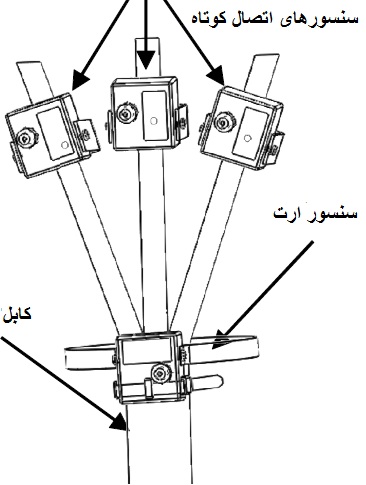

نشانگر خطا میتواند در شبکه های ستاره ای با یک ورودی و شبکه های حلقه ای که بطور کامل یا با مقاومت کمی زمین شده اند، استفاده شود. از آنجا که ارتباط سنسورها با نشانگر از طریق کوپلاژ نوری انجام شده، هیچگونه ارتباط ولتاژی بین این دو قسمت وجود ندارد. سنسورها میتوانند روی کابل های روکشدار و روکش نشده نصب شوند.
خصوصیات و ویژگی ها :
ارسال پیام کوتاه درصورت بروز خطا
امکان تماس تلفنی درصورت بروز خطا
دارای ورودی برق مجزا برای هر خط
ذخیره 10 خطای آخر همراه با تاریخ و زمان وقوع
دارای باتری پشتیبان در صورت قطع برق
دارای نمایشگر LCD
نمایش مقدار جریان لحظه ای برای هر خط
نمایش فرکانس برای هر خط
دارای لامپ نشانگر خطا
دارای IP40
جریان اتصال کوتاه |
قابل تنظیم برای: 200، 400، 500، 600، 800، 1000، 1200 آمپر (10%±) |
جریان خطای خط زمین |
قابل تنظیم برای: 10، 20، 40، 60، 80، 100 آمپر (10%±) |
تاخیر پاسخگویی اتصال کوتاه |
40، 60، 80، 160 (میلی ثانیه) |
تاخیر پاسخگویی خطای خط زمین |
40، 60، 80، 160 (میلی ثانیه) |
نحوه نصب |
دیواری، پَنلی |
نحوه راه اندازی مجدد |
دستی، از راه دور |
نمایشگر |
LCD |
تغذیه |
باتری پشتیبان لیتیوم ورودی برق 220 ولت |
دمای کاری |
35- تا 70+ درجه سانتیگراد |

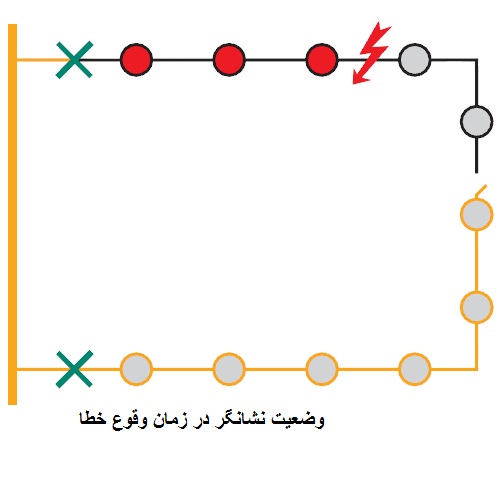

نحوه عملکردنشانگر خطا:
