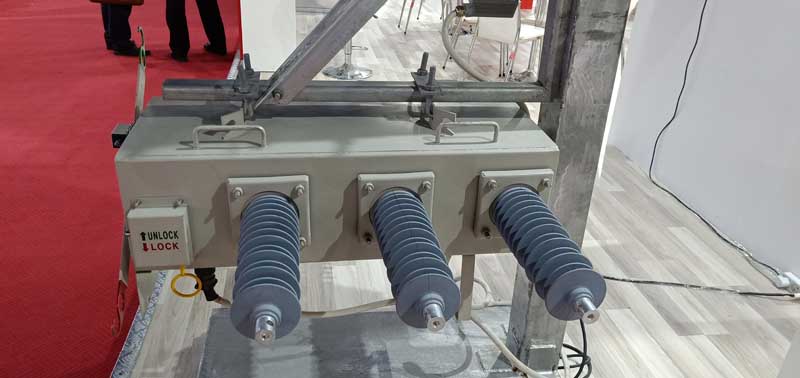

سکسیونر گازی هوایی SF6 ( سکشنالایزر گازی هوایی SF6 )

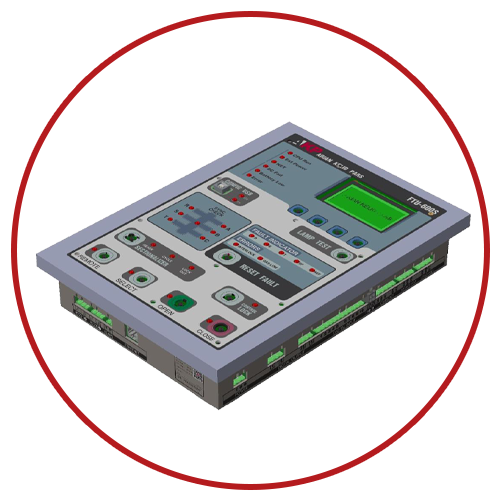

600S یک دستگاه تله متری و کنترل از راه دور است که برای استفاده در اتوماسیون شبکه های توزیع هوایی به ­عنوان سکشنالایزر و به ­منظور تشخیص خطاهای رخ داده در شبکه­های هوایی طراحی و ساخته شده است. این دستگاه ساختاری کامپکت دارد (متشکل از RTU، HMI و رله تشخیص خطا) و برای جداسازی بخش خطادار از خط توزیع برق کاربرد دارد. در واقع FTU-600S یک دستگاه محافظ است که پس از قطع جریان خطا توسط ریکلوزر بالادست، به­طور خودکار خط توزیع رو قطع نموده و تأثیر خطا بر باقی سیستم را به حداقل می­رساند. سکشنالایزرها ظرفیت قطع جریان خطا را نداشته و برای انجام این کار به دستگاه بالادستی که در غالب موارد ریکلوزر می­باشد، متکی هستند. سکشنالایزرها تعداد دفعاتی که دستگاه بالادستی به­دلیل خطا قطع می­شود را شمارش نموده و پس از رسیدن به تعداد از پیش تعیین شدۀ قطع، سکشنالایزر باز می­شود. با جدا نمودن بخش معیوب، سکشنالایزرها به بقیه سیستم اجازه می­دهند تا دوباره برق­دار شوند و برق را به مناطق آسیب ندیده برگردانند. پس از رفع خطا، سکشنالایزرها را می­توان ریست نموده و به ریکلوزر اجازه داد تا دوباره برق­دار شود. از ویژگی­های دستگاه FTU-600S می توان به موارد زیر اشاره کرد:

• هزینه اقتصادی و مقرون به صرفه
• توان مصرفی کم
• پشتیبانی از استانداردهای صنعتی متنوع
• پشتیبانی از پروتکل های ارتباطی مانند CAN و Modbus
• نرم افزار تحت وب به­منظور انجام تنظیمات پروتکل و پارامترهای مختلف شبکه ارتباطی و RTU
• قابلیت تشخیص خطا ( Over Currentو Earth Fault)
• قابلیت تشخیص خطاهای مختلف شبکه (Under/Over/Unbalance/Sync/Demand)
• قابلیت سفارشی سازی سخت افزار و منطق برنامه
• امکان نظارت و کنترل شبکه توزیع از راه دور
• دارای نشانگر خطا برای فازهای مختلف شبکه

از جمله مشخصه های فنی این دستگاه عبارتند از:

• تعداد 10 ورودی و 4 خروجی دیجیتال
• 6 عدد ورودی آنالوگ ولتاژی و 4 عدد ورودی آنالوگ جریانی با دقت 16 بیت
• محیط برنامه نویسی و پیکره بندی pbsSoftLogic و پشتیبانی از زبان فانکشن بلاک (FB)
• بسترهای ارتباطی گسترده شامل دو درگاه RS232، یک درگاه RS485، یک درگاه Ethernet و یک درگاه CAN
• دارای تست رله با قابلیت اتصال به نشانگر
