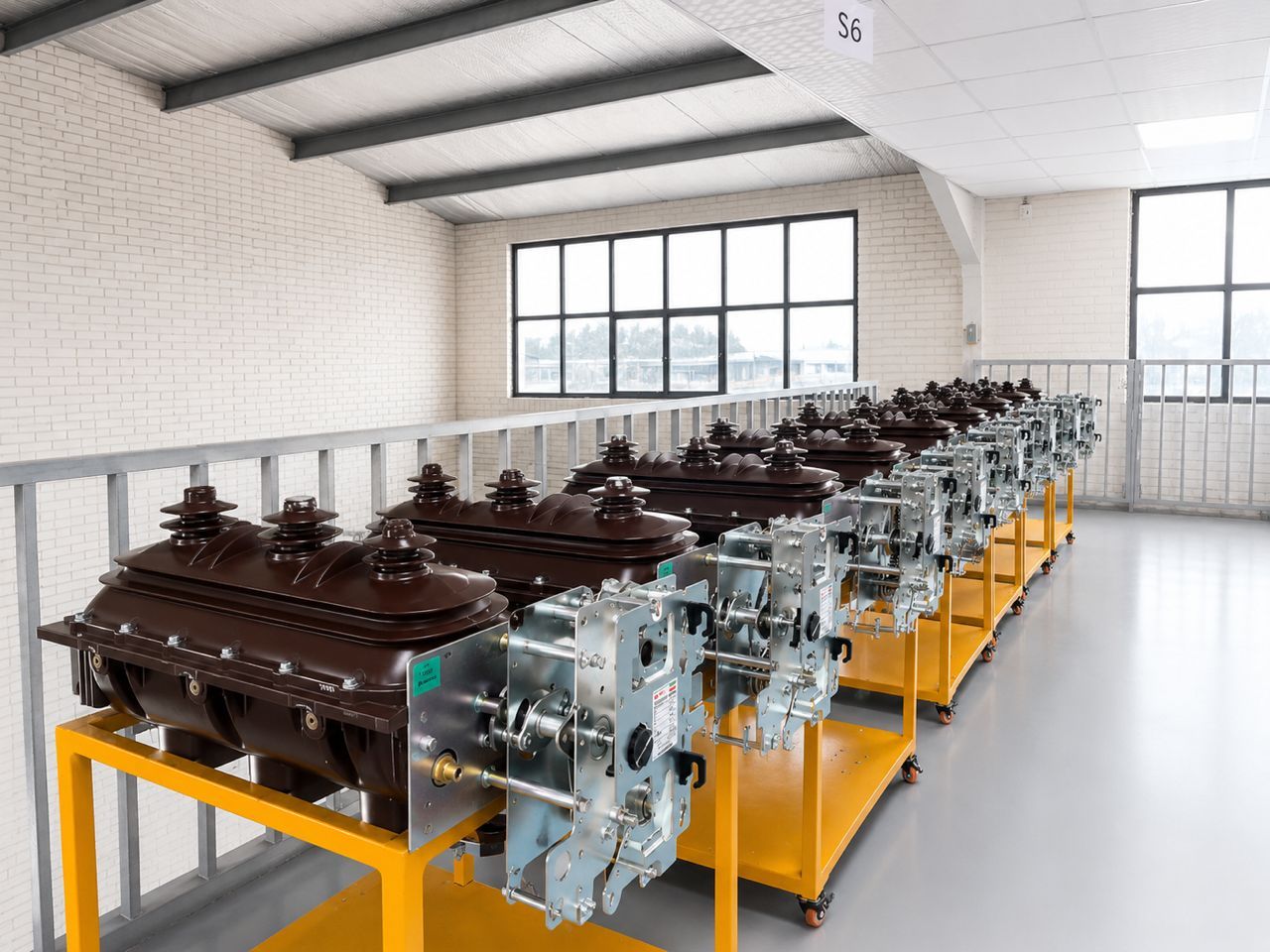

سکسیونر گازی کامپکت تابلویی SF6 مدل MS24 یکی از محصولات پیشرفته و دانشبنیان شرکت آرین کلید پارس در حوزه تجهیزات فشار متوسط میباشد که با بهرهگیری از تکنولوژی روز دنیا جهت استفاده در شبکههای توزیع برق طراحی و تولید شده است.
این سکسیونر تابلویی ، با استفاده از گاز SF6 به عنوان محیط عایقی و خاموشکننده قوس الکتریکی، عملکردی بسیار مطمئن، ایمن و پایدار را در شبکههای فشار متوسط فراهم میکند. طراحی کامپکت، ابعاد بهینه، استحکام مکانیکی بالا و قابلیت عملکرد طولانیمدت، این محصول را به گزینهای ایدهآل برای استفاده در تابلوهای کامپکت AIS، پستهای توزیع برق، تابلوهای RMU و شبکههای توزیع شهری و صنعتی تبدیل کرده است.
شرکت آرین کلید پارس ، سکسیونر گازی کامپکت تابلویی را با بهرهگیری از تکنولوژی پیشرفته و تحت لیسانس شرکت MELCOS ایتالیا تولید مینماید. استفاده از فناوریهای روز اروپایی در طراحی و ساخت این سکسیونر گازی تابلویی ، موجب افزایش قابلیت اطمینان، ایمنی عملکرد و طول عمر تجهیز در شرایط بهرهبرداری سنگین شبکههای توزیع برق شده است.
سکسیونر گازی کامپکت تابلویی ، مطابق با استانداردهای بینالمللی IEC طراحی شده و دارای کلاس مکانیکی M1 و کلاس الکتریکی E3 میباشد که نشاندهنده دوام مکانیکی بالا، قابلیت قطع و وصل مطمئن و عملکرد پایدار در شرایط بهرهبرداری سنگین شبکه است.
این سکسیونر گازی کامپکت تابلویی ، برای استفاده در سطوح ولتاژی 12kV، 24kV و 36kV طراحی شده و به دلیل ساختار کاملاً ایزوله و آببندیشده، عملکرد بسیار مناسبی در شرایط محیطی سخت، رطوبت بالا و آلودگی صنعتی دارد.
ویژگیهای اصلی سکسیونر گازی کامپکت تابلویی
* استفاده از گاز SF6 به عنوان عایق و خاموشکننده قوس
*طراحی کامپکت و مناسب تابلوهای فشار متوسط AIS
*تولید تحت لیسانس شرکت MELCOS ایتالیا
*تکنولوژی پیشرفته و طراحی دانشبنیان
* قابلیت عملکرد در شبکههای 12kV ،24kV و 36kV
* کلاس مکانیکی M1
* کلاس الکتریکی E3
* قابلیت اطمینان و طول عمر بالا
* مناسب برای پستهای توزیع برق و شبکههای صنعتی
* ایمنی بالا در بهرهبرداری
* نیاز حداقلی به تعمیر و نگهداری
* طراحی مناسب برای شرایط محیطی سخت
کاربردهای سکسیونر گازی کامپکت تابلویی :
* تابلوهای کامپکت فشار متوسط (AIS)
* شبکههای توزیع برق شهری
* پستهای توزیع برق
* صنایع نفت، گاز و پتروشیمی
* نیروگاهها
* پروژههای زیرساختی و صنعتی
| No. | Technical Parameter | Unit | 24kV | 36kV |
| 1 | Rated Voltage | kV | 24 | 36 |
| 2 | Rated Frequency | Hz | 50 | 50 |
| 3 | Rated Current | A | 630 | 630 |
| 4 | Rated Peak Withstand Current | kA | 50 | 50 |
| 5 | Rated Short-Time Withstand Current | kA | 16/20/25 | 16/20/26 |
| 6 | Rated Short-Time Duration | s | 1 | 1 |
| 7 | Rated Making Current | kA | 40/50/63 | 40/50/64 |
| 8 | Active Load Breaking Current | A | 630 | 630 |
| 9 | Closed Loop Breaking Current | A | 630 | 630 |
| 10 | 1 min Power Frequency Withstand Voltage | kV | 50 / 65 | 70 / 95 |
| 11 | Lightning Impulse Withstand Voltage | kV | 125 / 145 | 170 / 195 |
| 12 | Phase to Phase Center Distance | mm | 210 ± 0.5 | 300 ± 0.5 |
| 13 | Mechanical Class | - | M1 | M1 |
| 14 | Electrical Class | - | E3 | E3 |
| 15 | Insulation / Arc Extinguishing Medium | - | SF6 Gas | SF6 Gas |
