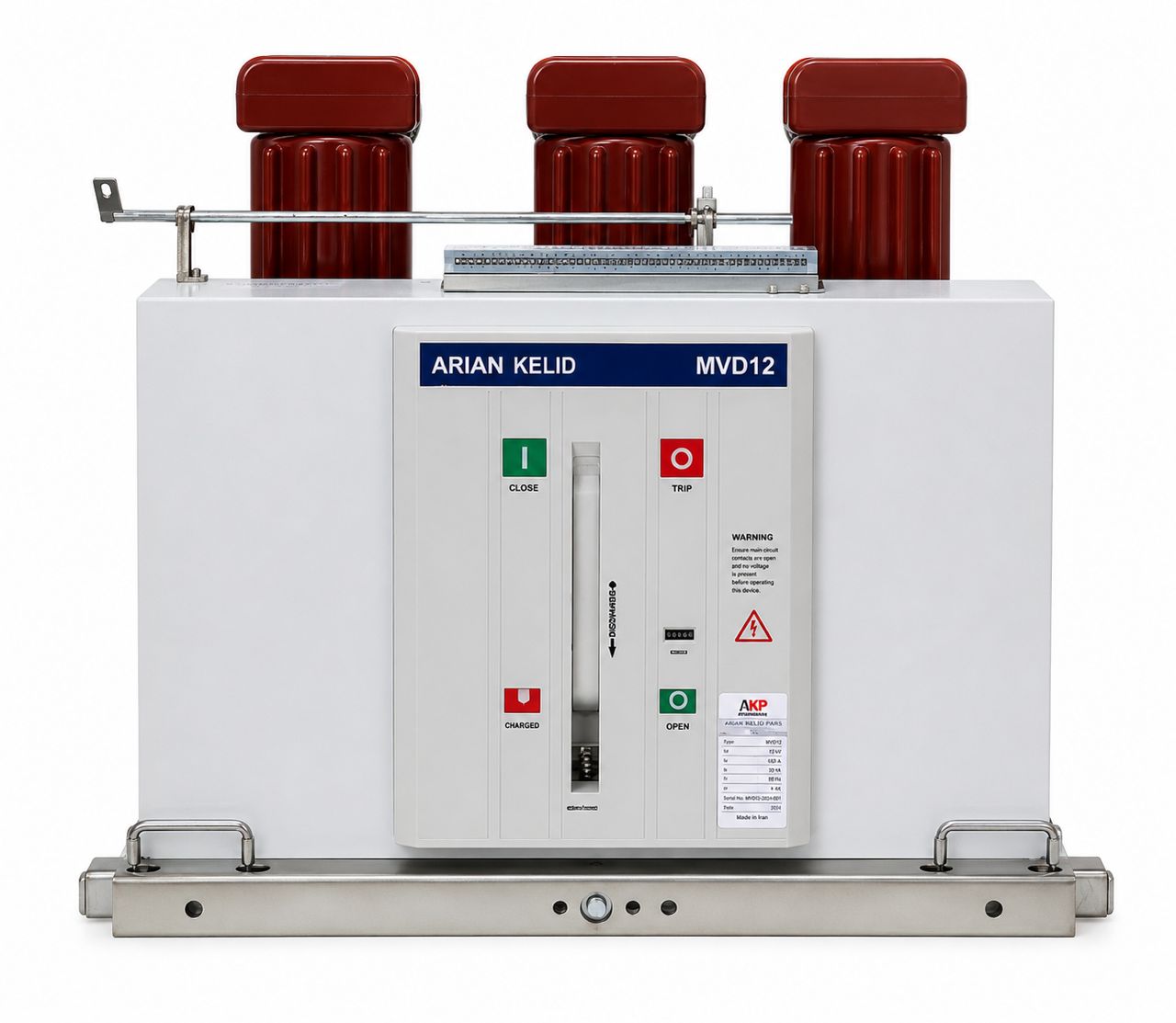

دژنگتور خلأ کامپکت تابلویی کشویی سری MV
دژنگتور خلأ کامپکت تابلویی کشویی سری MVD, یکی از تجهیزات پیشرفته و دانش بنیان فشار متوسط شرکت آرین کلید پارس میباشد که با استفاده از تکنولوژی روز دنیا و تحت لیسانس شرکت MELCOS ایتالیا طراحی و تولید شده است.
این بریکر از نوع Withdrawable (کشویی) بوده و برای تابلوهای فشار متوسط کشویی طراحی شده است؛ بهگونهای که امکان جابجایی سریع، سرویس آسان، تعویض سریع بریکر و کاهش زمان خاموشی شبکه را فراهم میکند. این ویژگی باعث شده دژنکتورهای کشویی انتخابی ایدهآل برای صنایع حساس و مراکزی باشند که پایداری برق و کاهش زمان توقف تجهیزات اهمیت بالایی دارد.
دژنگتور خلأ کشویی با استفاده از تکنولوژی Vacuum Interruption و Embedded Pole، دارای ایمنی بالا، طول عمر مکانیکی زیاد، ابعاد کامپکت و عملکرد بسیار مطمئن در شبکههای توزیع برق میباشد. استفاده از تکنولوژی خلأ همچنین موجب حذف مشکلات مربوط به نشت گاز و کاهش نیاز به تعمیر و نگهداری شده است.
این دژنکتورهای کشویی ، برای استفاده در صنایع سنگین، شبکههای توزیع برق، پستهای صنعتی و پروژههای زیرساختی طراحی شده و در شرایط مختلف آبوهوایی و محیطهای صنعتی عملکرد بسیار پایداری دارند.
مدلهای مختلف دژنگتور خلأ کشویی:
* MVD7.2
* MVD12
* MVD24
* MVD36
میباشد.
ویژگیهای اصلی دژنگتور کشویی :
* نوع کشویی (Withdrawable Type)
* مناسب تابلوهای فشار متوسط کشویی
* امکان جابجایی و تعویض سریع بریکر
* کاهش زمان خاموشی شبکه
* تکنولوژی قطع خلأ (Vacuum Circuit Breaker)
* استفاده از Embedded Pole Technology
* طراحی کامپکت و ابعاد بهینه
* تولید تحت لیسانس MELCOS ایتالیا
* کلاس مکانیکی M2
* کلاس الکتریکی E2
* طول عمر مکانیکی تا 10,000 بار قطع و وصل
* قابلیت اطمینان و ایمنی بسیار بالا
* مناسب برای شرایط صنعتی سنگین
* نیاز حداقلی به تعمیر و نگهداری
کاربردهای دژنگتور خلأ کشویی
* تابلوهای کشویی فشار متوسط
* صنایع نفت، گاز و پتروشیمی
* صنایع فولاد و سیمان
* نیروگاهها
* پستهای صنعتی و توزیع برق
* شبکههای توزیع برق حساس
* کارخانهها و صنایع
| No. | Technical Parameter | Unit | 12kV | 24kV | 36kV |
| 1 | Rated Voltage | kV | 12 | 24 | 36 |
| 2 | Rated Frequency | Hz | 50/60 | 50/60 | 50/60 |
| 3 | Rated Current | A | 630 / 1250 / 1600 / 2500 / 3150 / 4000 | 630 / 1250 / 1600 / 2500 / 3150 / 4000 | 630 / 1250 / 1600 / 2500 / 3150 / 4000 |
| 4 | Rated Short-Circuit Breaking Current | kA | 20 / 25 / 31.5 / 40 | 20 / 25 / 31.5 / 40 | 20 / 25 / 31.5 / 40 |
| 5 | Rated Peak Withstand / Making Current | kA | 50 / 63 / 80 / 100 | 50 / 63 / 80 / 100 | 50 / 63 / 80 / 100 |
| 6 | Rated Short-Time Withstand Current | kA | 20 / 25 / 31.5 / 40 | 20 / 25 / 31.5 / 40 | 20 / 25 / 31.5 / 40 |
| 7 | Rated Short-Time Duration | s | 3 | 3 | 3 |
| 8 | Rated Operating Sequence | - | O-0.3s-CO-180s-CO | O-0.3s-CO-180s-CO | O-0.3s-CO-180s-CO |
| 9 | Power Frequency Withstand Voltage | kV | 42 | 50 | 75 |
| 10 | Lightning Impulse Withstand Voltage (BIL) | kV | 75 | 125 | 185 |
| 11 | Mechanical Life | Operations | 10,000 | 10,000 | 10,000 |
| 12 | Electrical Class | - | E2 | E2 | E2 |
| 13 | Mechanical Class | - | M2 | M2 | M2 |
| 14 | Average Closing Speed | m/s | 0.5-1.0 | 0.5-1.0 | 0.5-1.0 |
| 15 | Control Voltage | V AC/DC | 24 / 48 /110 / 220 | 24 / 48 /110 / 220 | 24 / 48 /110 / 220 |
| 16 | Installation Type | - | Fixed / Withdrawable | Fixed / Withdrawable | Fixed / Withdrawable |
