رله حفاظتی دیجیتال میکروپروسسوری

یکی از تجهیزات پیشرفته حفاظت و کنترل شبکه‌های برق شرکت آرین کلید پارس می‌باشد که جهت حفاظت خطوط، ترانسفورماتورها، فیدرها و تجهیزات پست‌های فشار متوسط طراحی و تولید شده است.

این رله با استفاده از تکنولوژی Microprocessor-Based Protection، قابلیت اجرای انواع حفاظت‌های پیشرفته، مانیتورینگ، ثبت رخدادها و کنترل تجهیزات شبکه برق را فراهم می‌نماید و به عنوان یکی از تجهیزات اصلی سیستم‌های حفاظت ثانویه در پست‌های برق مورد استفاده قرار می‌گیرد.

رله حفاظتی آرین کلید پارس با هدف پاسخگویی به نیازهای صنعت برق، الزامات شبکه‌های توزیع و انتقال و نیازهای شرکت توانیر طراحی شده و با رابط کاربری ساده، عملکرد پایدار و قابلیت تنظیمات گسترده، گزینه‌ای مناسب برای پروژه‌های صنعتی و پست‌های برق می‌باشد.

این تجهیز از پروتکل‌های استاندارد صنعتی و IEC پشتیبانی کرده و قابلیت اتصال به سیستم‌های SCADA، مراکز دیسپاچینگ و سیستم‌های اتوماسیون پست را دارا می‌باشد.

ویژگی‌های اصلی محصول

* رله حفاظتی دیجیتال میکروپروسسوری

* مناسب حفاظت خطوط و فیدرها

* مناسب حفاظت ترانسفورماتور

* مناسب حفاظت بریکرهای فشار متوسط

* طراحی بومی بر اساس نیاز صنعت برق

* طراحی مطابق الزامات شرکت توانیر

* رابط کاربری ساده و User-Friendly

* قابلیت تنظیمات پیشرفته حفاظتی

* قابلیت ثبت رخدادها و خطاها

* قابلیت مانیتورینگ شبکه برق

* قابلیت اتصال به SCADA و Dispatching

* پشتیبانی از پروتکل‌های IEC

* قابلیت عملکرد Auto Reclose

* قابلیت کنترل و مانیتورینگ از راه دور

* کیفیت ساخت صنعتی و قابلیت اطمینان بالا


حفاظت‌های قابل پشتیبانی رله حفاظتی دیجیتال میکروپروسسوری

* Over Current Protection

* Earth Fault Protection

* Under Voltage Protection

* Over Voltage Protection

* Frequency Protection

* Directional Protection

* Breaker Failure Protection

* Auto Reclosing

* Feeder Protection

* Transformer Protection

قابلیت‌های کنترلی و مانیتورینگ رله حفاظتی دیجیتال میکروپروسسوری

* Event Recording

* Fault Recording

* Disturbance Recording

* Remote Monitoring

* Remote Control

* SCADA Communication

* Protection Settings Management



پروتکل‌ها و استانداردها رله حفاظتی دیجیتال میکروپروسسوری

* IEC Protocols

* Modbus

* SCADA Integration

* IEC Standards Support


کاربردهای رله حفاظتی دیجیتال میکروپروسسوری

* پست‌های فشار متوسط

* شبکه‌های توزیع برق

* فیدرهای خروجی

* حفاظت ترانسفورماتورها

* حفاظت بریکرها

* صنایع نفت، گاز و پتروشیمی

* نیروگاه‌ها

* پروژه‌های اتوماسیون پست

مزایای محصول رله حفاظتی دیجیتال میکروپروسسوری

* طراحی بومی و مهندسی‌شده

* هماهنگ با نیاز شبکه برق ایران

* عملکرد پایدار و دقیق

* تنظیمات آسان و کاربردی

* کاهش خطاهای بهره‌برداری

* افزایش قابلیت اطمینان شبکه

* مناسب پروژه‌های صنعتی و زیرساختی







NO Parameter Specification

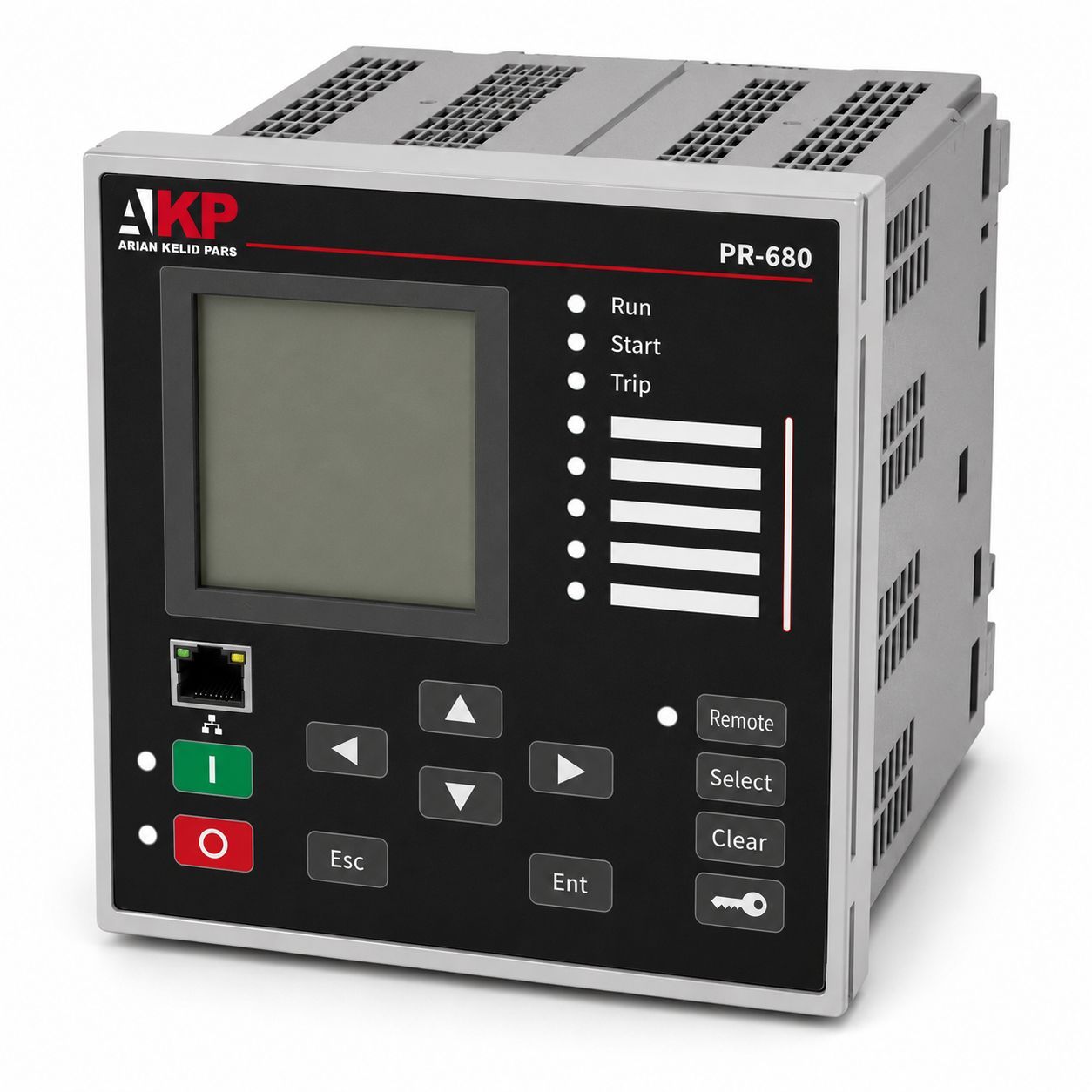

1 Model PR-680
2 Product Type Microcomputer Integrated Protection Relay
3 Application MV Switchgear, Feeders, Transformers, Motors, Capacitors
4 System Voltage Up to 110 kV
5 Auxiliary Supply 48 VDC ±20%
6 CT Input 1A / 5A Selectable
7 VT Input 100V / 400V Selectable
8 Frequency 50 Hz
9 Digital Inputs 19 Passive DI
10 Relay Outputs 8 NO + 8 NC Contacts
11 Communication Ports RS485 + Ethernet
12 Communication Protocols Modbus RTU, IEC 60870-5-104
13 Event Records 512 Events + 512 SOE
14 Disturbance Recorder 32 Fault Waveforms
15 LED Indicators 7 Fixed + 5 Programmable LEDs
16 HMI English
17 Mounting Panel Mount
18 Operating Temperature -10°C to +55°C
19 Protection Functions(ANSI) 50, 51, 50N, 51N, 67N, 50BF, 79, 27, 59, 59N, 81H, 81L, 46, 49, 32R, 50SEF, 37, 48, 66
20 Motor Protection Locked Rotor, Undercurrent, Start Limitation
21 Reclosing 1~4 Shot Auto Reclose
22 Directional Protection Directional OC & Earth Fault
23 Earth Fault Protection Standard + Sensitive Earth Fault
24 Monitoring Functions PT Failure, Control Circuit Failure, Self-Diagnostics
25 Standards IEC 60255, IEC 60870 Series
