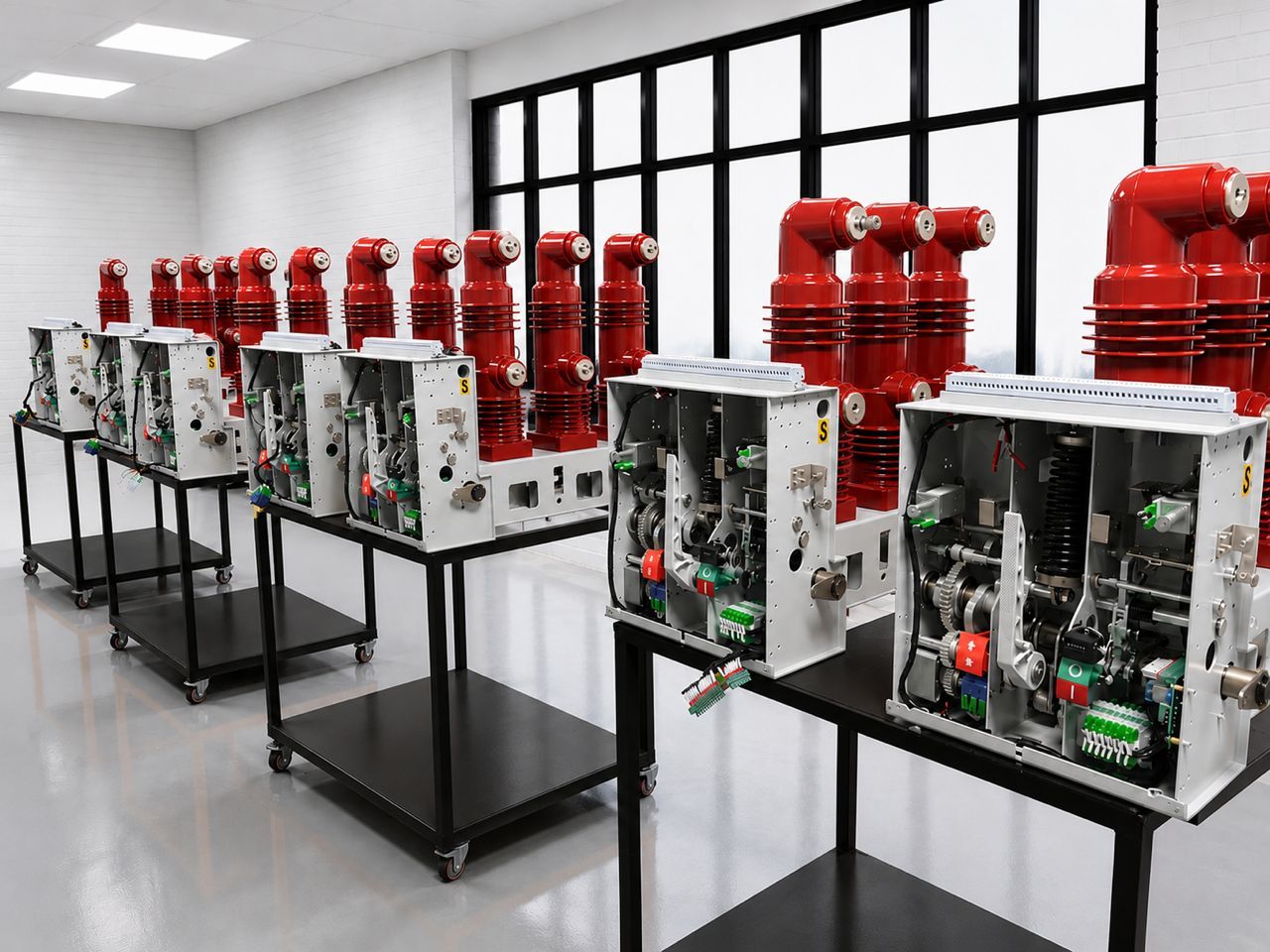

دژنگتور خلأ کامپکت تابلویی فیکس سری MV



دژنگتور خلأ کامپکت تابلویی فیکس سری MV یکی از محصولات پیشرفته و دانش بنیان  فشار متوسط شرکت آرین کلید پارس می‌باشد که با بهره‌گیری از تکنولوژی روز دنیا و تحت لیسانس شرکت MELCOS ایتالیا طراحی و تولید شده است.

این بریکر خلأ با استفاده از تکنولوژی Vacuum Interruption و پل‌های Embedded Pole، دارای ابعاد بسیار کامپکت، ایمنی بالا، طول عمر مکانیکی زیاد و قابلیت اطمینان فوق‌العاده در شبکه‌های توزیع برق می‌باشد. استفاده از تکنولوژی خلأ باعث حذف مشکلات مربوط به نشت گاز، کاهش نیاز به تعمیر و نگهداری و افزایش طول عمر تجهیز نسبت به بریکرهای گازی شده است.

دژنگتور خلأ کامپکت تابلویی سری MV ، برای استفاده در تابلوهای فشار متوسط، پست‌های توزیع برق، صنایع و پروژه‌های زیرساختی طراحی شده و عملکرد مطمئنی در شرایط مختلف آب‌وهوایی و محیط‌های صنعتی دارد.

این دژنکتورها در دو نوع اتصال:

* Frontal Type (اتصال از پشت)

* Lateral Type (اتصال از بغل)

تولید می‌شوند و در مدل‌های مختلف شامل:
* MV7.2

* MV12

* MV24

* MV36

ارائه می‌گردند.


ویژگی‌های اصلی دژنگتور خلأ کامپکت تابلویی

* تکنولوژی قطع خلأ (Vacuum Circuit Breaker)

* استفاده از Embedded Pole Technology

* طراحی کامپکت و ابعاد بسیار کوچک

* تولید تحت لیسانس MELCOS ایتالیا

* کلاس مکانیکی IEC : M2

* کلاس الکتریکی IEC : E2

* طول عمر مکانیکی تا 10,000 بار قطع و وصل

* ایمنی و قابلیت اطمینان بسیار بالا

* مناسب برای شبکه‌های توزیع و پست‌های برق

* عملکرد پایدار در شرایط محیطی مختلف

* کاهش نیاز به تعمیر و نگهداری

* بدون نیاز به گاز عایقی و بدون ریسک نشتی گاز



کاربردهای دژنگتور خلأ کامپکت تابلویی

* تابلوهای فشار متوسط

* پست‌های توزیع برق

* شبکه‌های توزیع شهری و صنعتی

* نیروگاه‌ها

* صنایع نفت، گاز و پتروشیمی

* پروژه‌های زیرساختی و صنعتی





No. Technical Parameter Unit 12kV 24kV 36kV
1 Rated Voltage kV 12 24 36
2 Rated Frequency Hz 50/60 50/60 50/60
3 Rated Current A 630 / 1250 / 1600 / 2500 / 3150 / 4000 630 / 1250 / 1600 / 2500 / 3150 / 4000 630 / 1250 / 1600 / 2500 / 3150 / 4000
4 Rated Short-Circuit Breaking Current kA 20 / 25 / 31.5 / 40 20 / 25 / 31.5 / 40 20 / 25 / 31.5 / 40
5 Rated Peak Withstand / Making Current kA 50 / 63 / 80 / 100 50 / 63 / 80 / 100 50 / 63 / 80 / 100
6 Rated Short-Time Withstand Current kA 20 / 25 / 31.5 / 40 20 / 25 / 31.5 / 40 20 / 25 / 31.5 / 40
7 Rated Short-Time Duration s 3 3 3
8 Rated Operating Sequence - O-0.3s-CO-180s-CO O-0.3s-CO-180s-CO O-0.3s-CO-180s-CO
9 Power Frequency Withstand Voltage kV 42 50 75
10 Lightning Impulse Withstand Voltage (BIL) kV 75 125 185
11 Mechanical Life Operations 10,000 10,000 10,000
12 Electrical Class - E2 E2 E2
13 Mechanical Class - M2 M2 M2
14 Average Closing Speed m/s 0.5-1.0 0.5-1.0 0.5-1.0
15 Control Voltage V AC/DC 24 / 48 /110 / 220 24 / 48 /110 / 220 24 / 48 /110 / 220
16 Installation Type - Fixed / Withdrawable Fixed / Withdrawable Fixed / Withdrawable
