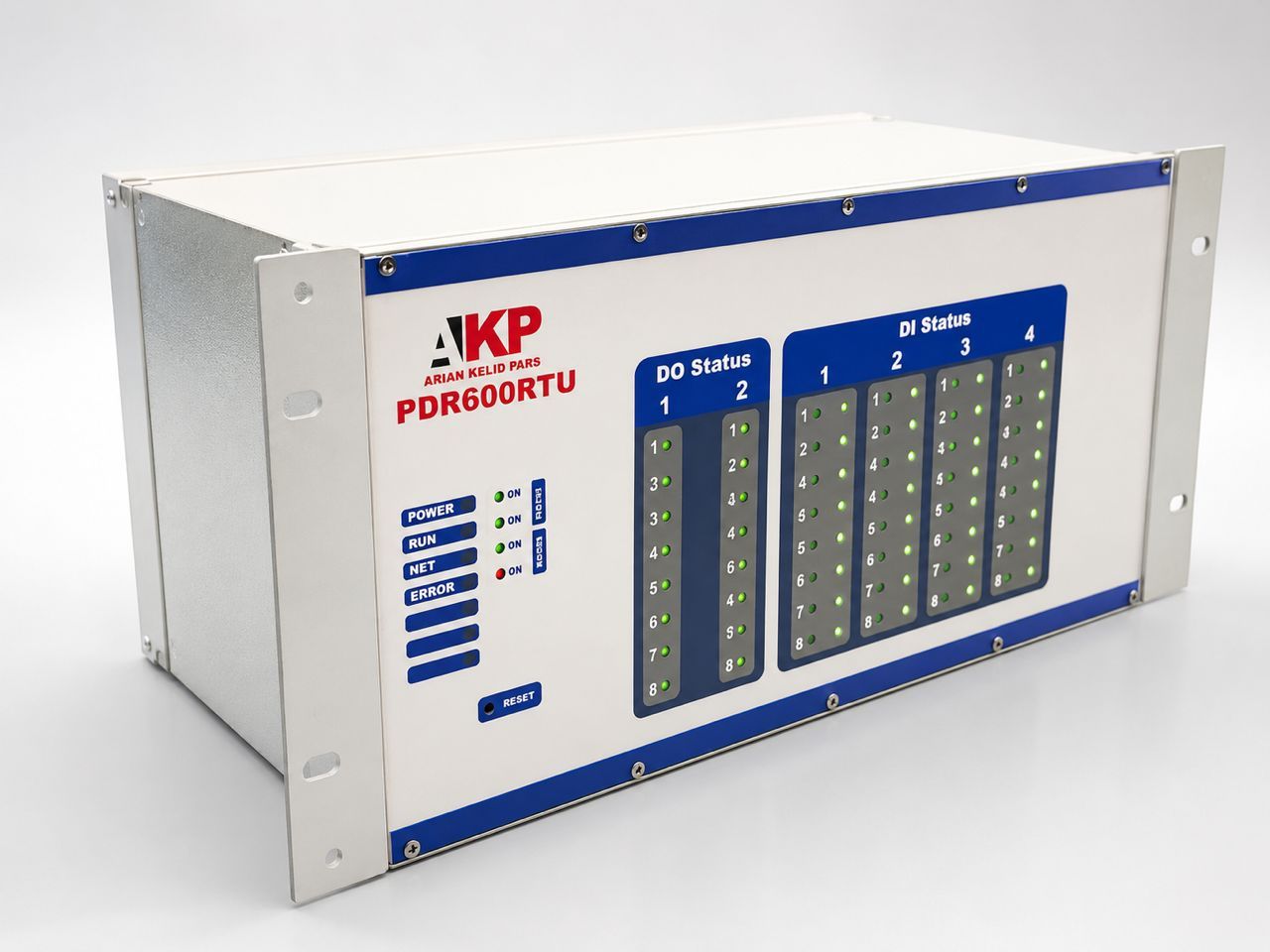

آرتیوی ماژولار مدل PDR600
PDR600 Modular RTU یکی از محصولات پیشرفته و دانشبنیان شرکت آرین کلید پارس در حوزه اتوماسیون صنعتی و شبکههای انتقال و توزیع انرژی میباشد که برای مانیتورینگ، کنترل و مدیریت تجهیزات در پروژههای بزرگ صنعتی و زیرساختی طراحی شده است.
این RTU ماژولار با قابلیت توسعهپذیری بالا، امکان افزودن انواع کارتهای ورودی و خروجی شامل:
* DI
* DO
* AI
را متناسب با نیاز پروژه فراهم میکند و به اپراتور این امکان را میدهد که سیستم را بر اساس نیازهای کنترلی و مانیتورینگ توسعه دهد.
PDR600 جهت استفاده در پستهای برق، پستهای فشار قوی، پستهای انتقال، اتوماسیون شبکههای نفت و گاز، صنایع پتروشیمی، آب و فاضلاب و مراکز کنترل صنعتی طراحی شده و قابلیت ارتباط پایدار با سیستمهای SCADA و Dispatching را فراهم مینماید.
این تجهیز از پروتکلهای استاندارد بینالمللی شامل IEC 60870-5-101 ،IEC 60870-5-104 ،DNP3 ،Modbus ،LAN و CAN پشتیبانی کرده و مطابق با الزامات امنیتی، پدافند غیرعامل و استانداردهای امنیت سایبری صنعتی طراحی شده است.
ویژگیهای اصلی محصول آرتیوی ماژولار مدل PDR600 :
* طراحی ماژولار و توسعهپذیر
* قابلیت افزودن ماژولهای DI / DO / AI /
* مناسب پروژههای بزرگ اتوماسیون صنعتی
* محصول دانشبنیان
* مناسب سیستمهای SCADA و Dispatching
* پشتیبانی از IEC 101 و IEC 104
* پشتیبانی از DNP3
* پشتیبانی از Modbus
* ارتباطات LAN و CAN
* قابلیت مانیتورینگ و کنترل از راه دور
* طراحی مطابق الزامات امنیتی و پدافند غیرعامل
* قابلیت اطمینان و پایداری بالا
* مناسب شبکههای انتقال و توزیع برق
* عملکرد پایدار در شرایط صنعتی سخت
کاربردهای آرتیوی ماژولار مدل PDR600
* پستهای فشار قوی
* پستهای انتقال برق
* اتوماسیون شبکههای توزیع برق
* صنایع نفت، گاز و پتروشیمی
* صنایع آب و فاضلاب
* مراکز دیسپاچینگ
* سیستمهای SCADA
* پروژههای Smart Grid
* مانیتورینگ و کنترل صنعتی
پروتکلها و ارتباطات آرتیوی ماژولار مدل PDR600
* IEC 60870-5-101
* IEC 60870-5-104
* DNP3
* Modbus
* LAN
* CAN Communication
| No | Parameter | Specification | |
| 1 | Model | PDR600 | |
| 2 | Device Type | Modular Remote Terminal Unit (RTU) | |
| 3 | Architecture | Fully Modular Industrial RTU | |
| 4 | Power Supply | +24 to 60 VDC | |
| 5 | RTC Backup Battery | 3V Coin Cell Type 2032 | |
| 6 | CPU Power Consumption | < 3W | |
| 7 | DI Card Power Consumption | < 0.4W | |
| 8 | AI Card Power Consumption | < 0.4W | |
| 9 | DO Card Power Consumption | < 0.6W | |
| 10 | Digital Input Capacity | 16 Channels per DI Card (24-48VDC) | |
| 11 | Digital Output Capacity | 8 Channels per DO Card (Relay 16A / 250V) | |
| 12 | Analog Input Capacity | 6 Channels per AI Card | |
| 13 | Analog Resolution | 16-bit | |
| 14 | Analog Current Rating | 5A | |
| 15 | Communication Ports | 1 × RS232 1 × RS485 1 × 10/100 Ethernet |
|
| 16 | USB Ports | Supported for Service & Configuration | |
| 17 | SCADA Connectivity | Supported | |
| 18 | Protocols | DNP3 Master/Slave, IEC870-5-101/104 Master/Slave, IEC870-5-103 Master, Siemens S7 Connect Client, Modbus RTU Master/Slave, Modbus TCP Client/Server, GSP Client, OPC UA Server (DA, AE, HD) |
|
| 19 | Database & Logging | SQLite Local Archiving + MS SQL Direct Client | |
| 20 | Processor | 32-bit ARM Cortex A8 @ 1GHz | |
| 21 | Flash Memory | 4GB EMMC | |
| 22 | RAM | 512MB DDR3 | |
| 23 | Expandable Storage | Micro SD Slot up to 32GB | |
| 24 | Programming Platform | pbsSoftLogic IEC61131 | |
| 25 | Programming Method | Function Block (FB) | |
| 26 | Custom Logic | User-defined FB by Lua or C++ | |
| 27 | Operating System | Embedded Linux | |
| 28 | CPU Dimensions (W×H×D) | 320 × 166 × 174 mm | |
| 29 | I/O Card Dimensions (W×H×D) | 30 × 166 × 174 mm | |
| 30 | Construction Material | Industrial Aluminum | |
| 31 | Mounting Type | Flush Mount / Wall Mount | |
| 32 | Operating Temperature | -40°C to +85°C | |
| 33 | Storage Temperature | -50°C to +105°C | |
| 34 | Humidity |
0 to 95% Non-condensing |
|
Industrial Standards
| Topic | Standard | |
| Analog Input | IEC 60870-3/4 , IEC 60870-4 | |
| Power Supply | IEC 60870-2-1 , IEC 60870-4 | |
| Digital Input | IEC 60870-3 | |
| EMC | IEC 61000-4-2 / 3 / 4 / 5 / 6 / 8 / 10 / 11 / 29 / 18 / 17 , CISPR22 | |
| Climatic Conditions |
IEC 60068-2-1 , IEC 60068-2-2 , IEC 60068-2-30 |
|
