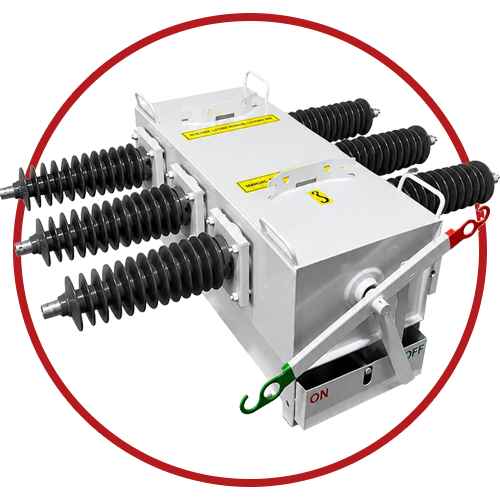

سکسیونر گازی هوایی SF6 یکی از تجهیزات پیشرفته و دانش بنیان شبکههای توزیع برق شرکت آرین کلید پارس میباشد که تحت لیسانس شرکت EN Technology کره جنوبی طراحی و تولید شده است.
این سکسیونر گازی هوایی ، جهت کنترل، مانیتورینگ و هوشمندسازی شبکههای هوایی توزیع برق مورد استفاده قرار گرفته و قابلیت نصب بر روی شبکههای 12kV، 24kV و 36kV را دارا میباشد.
سکسیونر گازی هوایی با استفاده از گاز SF6 به عنوان محیط عایقی و خاموشکننده قوس، عملکردی ایمن، پایدار و قابل اطمینان را در شبکههای توزیع برق فراهم مینماید. بدنه این تجهیز از استنلس استیل با ضخامت 3 میلیمتر ساخته شده که موجب مقاومت مکانیکی بالا و عملکرد مناسب در شرایط سخت محیطی و آبوهوایی میشود.
این تجهیز قابلیت اندازهگیری جریان و ولتاژ شبکه را داشته و با استفاده از موتور 24V DC، امکان کنترل و بهرهبرداری آسان را برای اپراتور فراهم مینماید.
سکسیونر گازی هوایی آرین کلید پارس قابلیت تجهیز به تابلو کنترل، RTU و رله Sectionalizer را داشته و میتواند به عنوان یک سکسیونر هوشمند در پروژههای اتوماسیون و Smart Grid مورد استفاده قرار گیرد. همچنین با اتصال به سیستمهای SCADA و مراکز دیسپاچینگ، امکان انتقال اطلاعات شبکه، مانیتورینگ و کنترل از راه دور را فراهم مینماید.
این محصول در دو حالت:
* Manual Type
* Motorized Type
قابل ارائه میباشد.
ویژگیهای اصلی محصول سکسیونر گازی هوایی SF6
* مناسب شبکههای هوایی توزیع برق
* تولید تحت لیسانس EN Technology کره جنوبی
* استفاده از گاز SF6
* قابلیت نصب روی شبکههای 12kV ،24kV و 36kV
* بدنه استنلس استیل با ضخامت 3 میلیمتر
* قابلیت اندازهگیری جریان و ولتاژ
* موتور 24V DC
* قابلیت نصب RTU و تابلو کنترل
* قابلیت استفاده به عنوان سکسیونر هوشمند
* قابلیت تجهیز به رله Sectionalizer
* قابلیت مانیتورینگ و کنترل از راه دور
* قابلیت اتصال به SCADA و Dispatching
* مناسب پروژههای Smart Grid
* عملکرد پایدار در شرایط محیطی سخت
کاربردهای سکسیونر گازی هوایی SF6
* شبکههای هوایی توزیع برق
* اتوماسیون شبکه توزیع
* پروژههای Smart Grid
* پستهای توزیع برق
* مراکز دیسپاچینگ
* صنایع و زیرساختهای شهری
* کنترل و پایش خطوط شبکه برق
قابلیتهای کنترلی و مانیتورینگ
* Current Measurement
* Voltage Measurement
* Remote Monitoring
* Remote Control
* SCADA Communication
* Sectionalizing Function
* Smart Grid Integration
| No. | Technical Parameter | Unit | 24kV | 36kV |
| 1 | Rated Voltage | kV | 24 | 36 |
| 2 | Rated Current | A | 630 | 630 |
| 3 | Rated Frequency | Hz | 50 | 50 |
| 4 | Insulation Level - Power Frequency Withstand Voltage | kV | 50 | 75 |
| 5 | Insulation Level - Lightning Impulse Withstand Voltage (Peak) | kV | 125 | 185 |
| 6 | Rated Breaking Current | A | 630 | 630 |
| 7 | Rated Thermal Stability Current (RMS) | kA | 20 | 20 |
| 8 | Rated Thermal Stability Time | s | 1 | 1 |
| 9 | Rated Short-Circuit Closing / Dynamic Stability Current (Peak) | kA | 50 | 50 |
| 10 | Mechanical Life | Operations | > 5000 | > 5000 |
| 11 | Mechanical Class | - | M2 | M2 |
| 12 | Electrical Class | - | E3 | E3 |
| 13 | Installation Type | - | Outdoor Pole Mounted | Outdoor Pole Mounted |
| 14 | Arc Extinguishing Medium | - | SF6 Gas |
SF6 Gas |
